В новейшей версии программы SET появились новые функции и усовершенствования, которые ускоряют процесс проектирования.

Главные изменения это:

• Поверхностные системы - полотолочная и стеновая
• Расчет итоговой холодильной эффективности системы

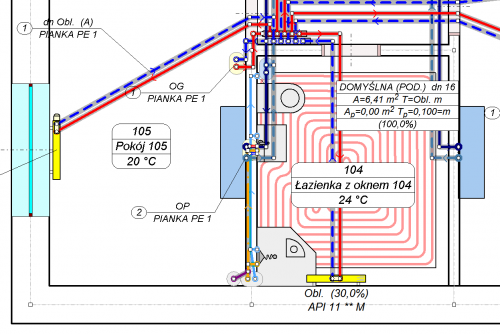

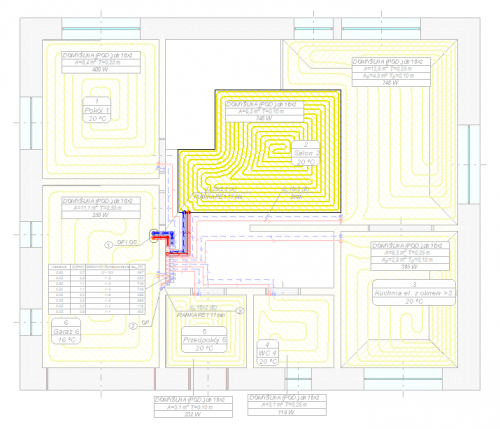

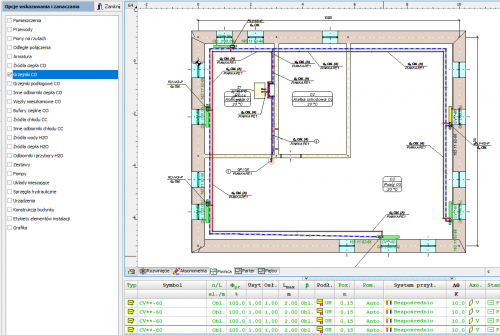

В программе появилась возможность проектирования стеновых и потолочных систем. Среди поверхностных систем в программе представлена также всем хорошо известная система теплого пола.

Прежде чем начать проектировать поверхностную систему, пользователь должен определить параметры конструкции отопительного прибора. Информация о конструкции будет унаследована автоматически прямо на рисунке, что значительно сокращает время, необходимое для внесения данных.

Программа после запроектирования поверхностной системы на параметры отопления – в случае ее переключения в режим охлаждения – определит итоговую мощность на охлаждение.

Данный расчет будет выполнен, если в общих данных будет включен модуль СС, а также во вкладке источник тепла СО будет выбрана опция расчета охлаждения.

Программа принимает такой расход теплоносителя, работающего в режиме охлаждения, как в случае системы отопления. После выполнения расчета итоги можно посмотреть как на рисунке – напр., в табличной выноске, так и итоговой таблице в общих итогах.

В новейшую версию программы Audytor SET внесены новые функции, ускоряющие процесс проектирования.

Главные изменения:

• Новая концепция работы с программой  SET.
• Новый модуль Быстрого расчета FC (Fast Calculation), позволяющий выполнять быстрый, ориентировочный расчет тепловой нагрузки помещений, а также предварительный расчет системы.
• Усовершенствования в процессе проектирования поверхностных систем.
• Обновленное графическое оформление ведомости материалов.

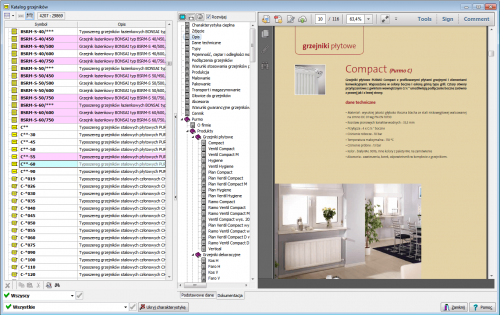

• Обновленный модуль просмотра каталожных данных, а также выбора оборудования из каталогов.
• Усовершенствования в рисовании трубопроводов.
• Усовершенствования  в области графики.

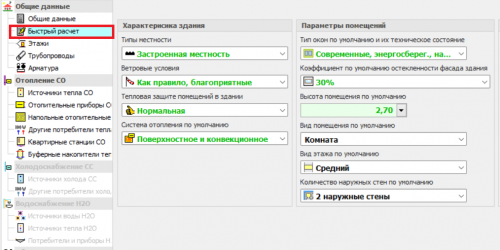

Новый модуль быстрого расчета (FC, Fast Calculations) в программе Audytor SET позволяет проектировать систему в упрощенном виде, а также способствует созданию профессиональных проектов.

В режиме профессионального проектирования элементы упрощенного проекта могут быть использованы для ускорения и облегчения процесса проектирования (быстрое определение потерь тепла при отсутствии результатов из программы OZC, выбор концкпции отопления помещений и т.д.).

Как упрощенный, так и детальный профессиональный проекты, сохраняются в одном и тем же файле, что облегчает дальнейшую работу с проектом.

ПОДРОБНЕЕ

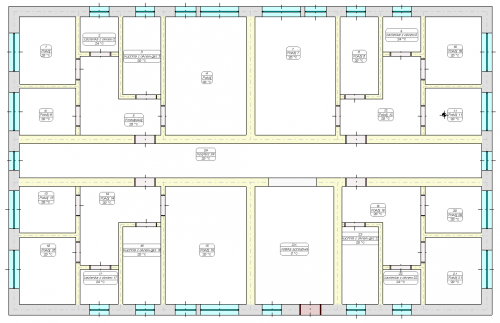

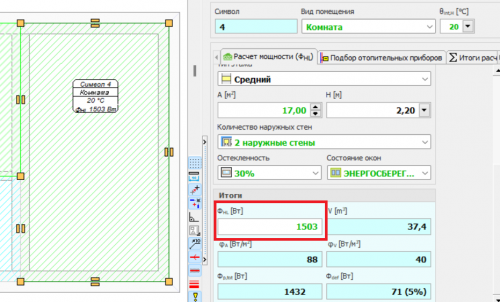

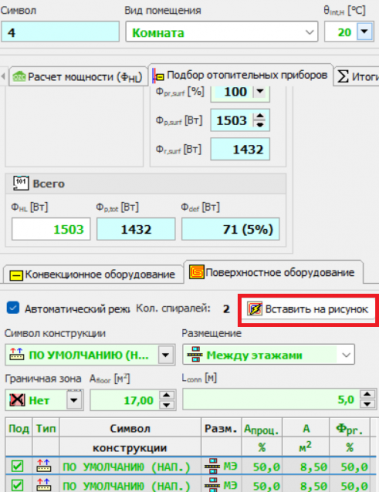

В версии 7.3 добавлена ​​функция, позволяющая в упрощенном виде оценить тепловую нагрузку помещений по нескольким основным параметрам.

Благодаря этой функции проектировщик может выбрать подходящий способ обогрева помещения и узнать, какие отопительные приборы следует использовать в помещении.

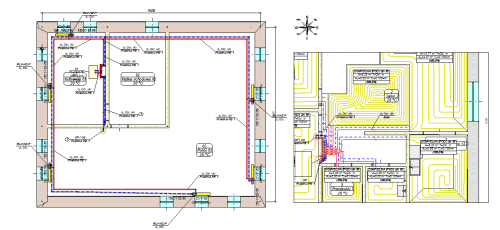

Предложенную программой поверхностную систему можно вставить на рисунок плана помещения.

Во время выполнения быстрого расчета программа подбирает мощность радиаторов и диаметры трубопроводов, даже если мы не вводили источник тепла. Из общих данных программа наследует параметры отдельно для системы с отопительными приборами, отдельно для теплого пола и она размещает виртуальный источник на итоговом рисунке.

Программа имеет измененное графическое оформление, которое касается как стиля, так и расположения окон. Все это позитивно сказывается на их читабельности.

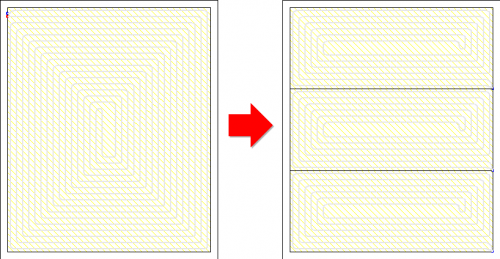

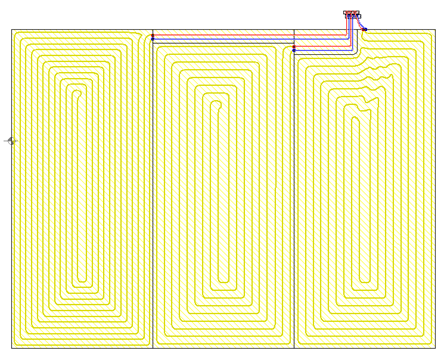

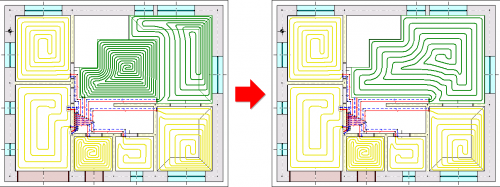

Инструмены, позволяющие быстро делить и соединять многоугольники, определяющие греющие поля.

Одно поле может быть разделено на два или три равных поля – как горизонтально, так и вертикально. Пользователь может также указать разделяющую линию, используя ломаную. Добавлена также возможность соединения нескольких греющих полей в одно поле.

Эти функции особенно пригодны в случае проектирования теплого пола, но они могут оказаться пригодными также при делении и соединении других многоугольников (напр., зон помещений).

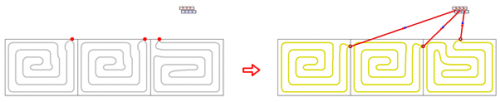

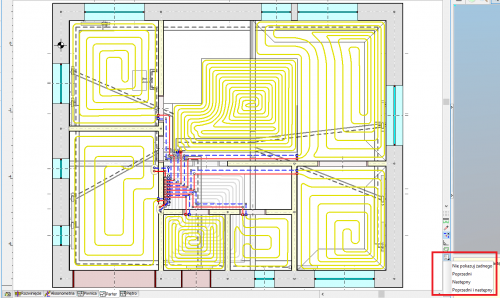

Расширение набора смесительных групп посредством включения возможности локального подмеса в коллекторе.

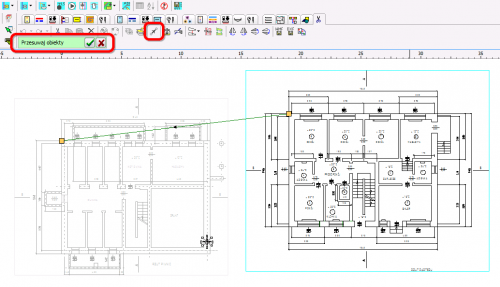

Возможность использовать один файл DWG, который содержит архитектурные планы многих этажей.

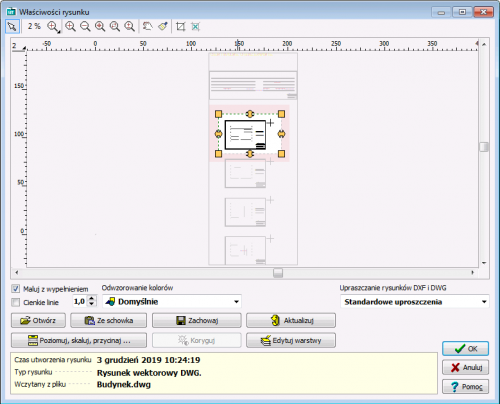

Пользователь может указать, какие фрагменты файла DWG должны использоваться на определенных этажах, а затем он может точно определить их место расположениия, применив инструменты для точного перемещения.

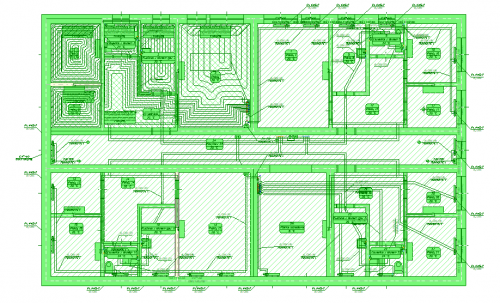

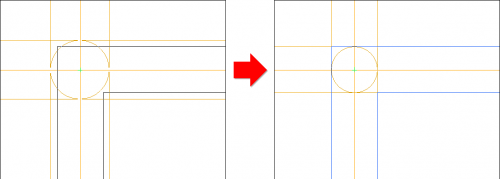

Во время выделения объектов с использованием прямоугольной области выделения, эта область имеет синюю заливку.

Выделенные объекты вместе со всеми деталями отображаются зеленым цветом.

Функции Оставить выделенные строки и Оставить невыделенные строки позволяют легко ограничить диапозон выделенных объектов. После выделения ряда элементов в окне с рисунком можно затем удалить выделенные позиции из таблицы или оставить именно эти позиции.

При включении отображения критического циркуляционного кольца другие элементы рисунка отображаются менее интенсивно. Благодаря этому легче найти критическое циркуляционное кольцо.

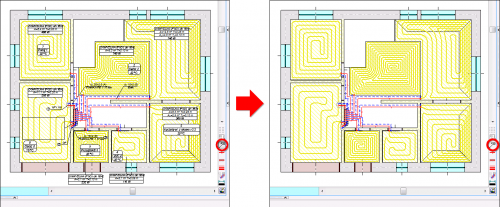

Благодаря опции временного отключения отображения выносок во время проектирования улучшается читаемость рисунков на экране (особенно в тех случаях, когда выноски не являются необходимыми).

Возможность экспорта в формат Microsoft Excel  как отдельных таблиц, так и всех таблиц вместе с диагностикой ошибок. Это сокращает время, необходимое для выполнения экспорта особенно в случае если необходимо сохранить несколько таблиц.

Программа снабжена новейшим модулем для совместной работы с файлами DWG и DXF.

Новые функции данного модуля:

• подгрузка рисунков DWG и DXF в новейшей версии (до версии 2018 включительно),
• поддержка текстов в UNICODE обеспечивает корректное отображение большинства символов,

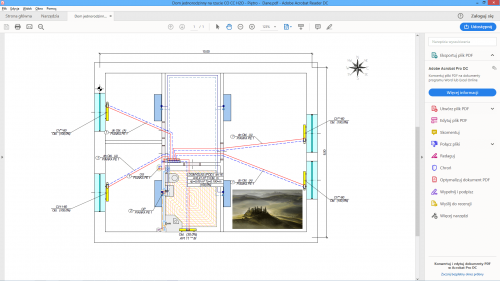

• экспорт рисунков в форматах: DWG 2000, DWG 2004, DWG 2010, DXF 2000, DXF 2004, DXF 2007,PDF, SVG, CGM, HPHL, SWF,
• оптимизация отображения сложных рисунков, благодаря функции упрощенного отображения,
• более реалистичный экспорт рисунков в файлы DXF и DWG,
• сохранение растровых рисунков в файлы DXF и DWG.
• более удобное управление слоями рисунка

Данная функция позволяет в программе Audytor CO создать схему планов, соответствующих этажам из программы Autodesk® Revit®, на которых были созданы помещения. Перенос данных из файла, созданного в программе Autodesk® Revit®, осуществляется с использованием плагина Audytor gbXML.

Подробнее

• Автоматический механизм создания аксонометрической схемы системы
• Возможность отображения реальных диаметров трубопроводов

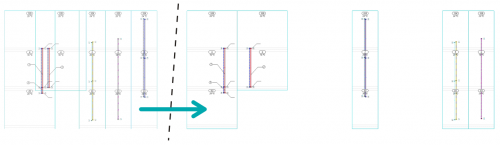

• Механизм интеллектуального размножения фрагментов системы в стороны и на соседние этажи
• Функция одновременного схематического расположения выносок на нескольких этажах (на рисунках планов и на аксонометрическом рисунке), а также механизмы размножения выносок на соседние этажи.
• Опция клавиатурных сокращений, позволяющая создать простые комбинации кнопок для вызова наиболее часто используемых инструментов для рисования элементов системы
• Улучшенный механизм редактирования свойств слоев рисунка
• Улучшенный механизм отображения информации о циркуляционном кольце через потребитель

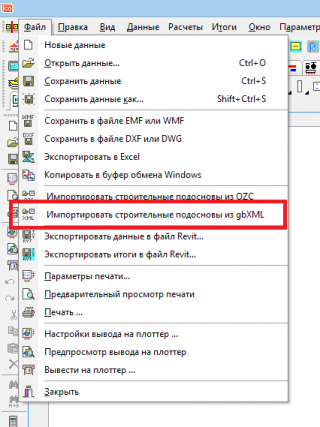

• Возможность импорта строительных подоснов из программы Autodesk® Revit® через gbXML-файл

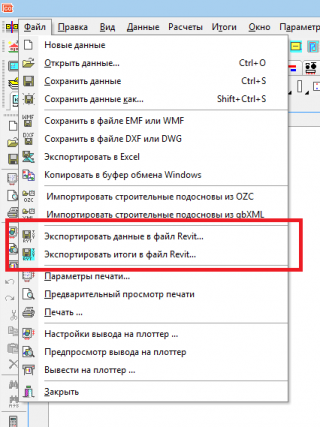

• Возможность экспорта данных о запроектированной системе в программу Autodesk® Revit®.

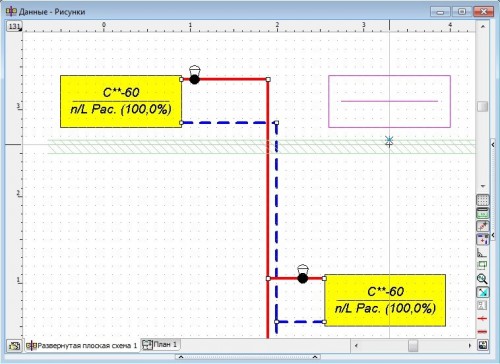

Данные для программы могут задаваться в графической форме на планах и на плоских развернутых схемах. Необходимая информация о рисованных элементах вводится в таблицы, связанные с планом или плоской схемой. Благодаря этому решению можно быстро редактировать как отдельные трубопроводы, отопительные приборы, арамтуры, так и выделенные группы оборудования данного типа. С каждым введенным элементом связана система проверки правильности задаваемых данных, а также справочная система, позволяющая получить информацию о задаваемой величине или вызвать нужные данные из базы программы.

Для облегчения процесса ввода даннных программа снабжена:

• Возможностью одновременного редактирования многих элементов системы.
• Возможностью использования готовых блоков.
• Умными функциями размножения любых фрагментов рисунка по горизонтали (поквартирные системы) и по вертикали (традиционные вертикальные системы) вместе с соответствующей нумерацией помещений и участков.
• Возможностью определения неограниченного количества собственнх блоков, состоящих из любых фрагментов рисунка.
• Быстрым доступом к справочной информации по вводимым параметрам.
• Системой раскрывающихся кнопок, облегчающей доступ к наиболее используемым элементам системы.

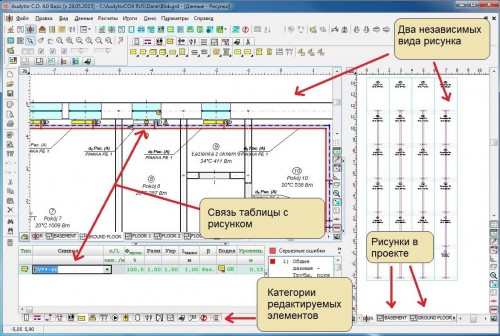

• Функцией динамического связывания данных из рисунка с данными из таблицы.
• Системой, помогающией в соединении арматуры, отопительных приборов
  и других элементов системы с помощью трубопроводов.
• Функцией автоматического создания системы стояков на основании плана.

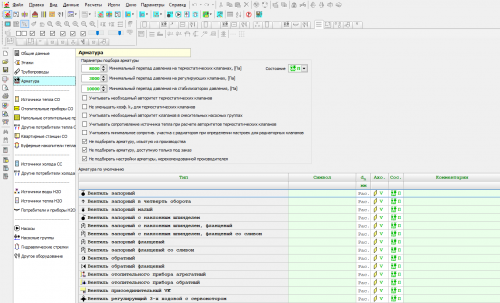

• Функцией редактирования данных в таблицах, позволяющей индивидуально определять параметры многих одновременно выделенных элементов рисунка. Благодаря динамической связи рисунка с таблицей с данными, актуально редактируемый в таблице элемент выделяется на плоской схеме.

• С каждым заданным элементом связана система проверки правильности данных, а также справочная система, позволяющая получить информацию об задаваемой величине или вызвать соответствующие данные из базы.
• Программа выдает сообщения о гидравлических неправильностях в спроектированной системе.

Программы OZC (начиная от версии 6.0) и CO (начиная от 4.0), а также и все программы SET оснащены функцией создания графической модели здания. Эта функция позволяет нарисовать модель здания. Для облегчения рисования в программу можно загрузить файл с фоновым рисунком. Загруженный файл может быть получен из внешней программы для создания технических чертежей (например, файл DWG) или из отсканированного чертежа (например, файл JPG). Отсканированный чертеж можно разделить на несколько файлов. Чертежи, отсканированные в несколько файлов, обычно недостаточно точно соблюдают масштаб. Они также могут быть повернуты относительно друг друга на небольшой угол – несколько градусов.

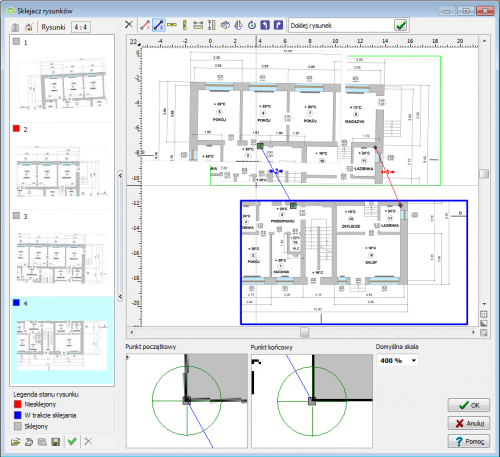

Функция склеивания рисунков позволяет быстро склеить и масштабировать множество отсканированных рисунков разного размера и повернутых относительно друг друга в один.

Значительная часть параметров, вводимых на первых порах определения здания – это типовые данные для всего здания (т.н. данные по умолчанию). Эти данные используются системой наследования данных. Вводя общие данные, пользователь сможет для каждого типа оборудования определить, напр., каталожный символ по умолчанию. Этот символ автоматически присваивается каждому типу оборудования, находящемуся на рисунке. Ранее определенный каталожный символ по умолчанию можно в любой момент поменять, даже после вставки оборудования на рисунок. Изменение символа в общих данных приведет к изменению символа всего оборудования данного типа, кроме случаев, когда для данного элемента был задан символ без возможности его изменения.

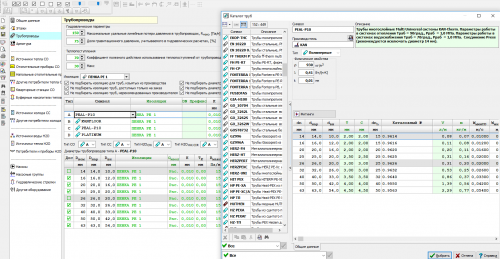

Данные редактируются в таблице, что позволяет одновременно определять параметры многих элементов рисунка. Связь рисунка с таблицей приводит к тому, что редактируемый в таблице элемент выделяется на схеме. Система наследования данных позволяет:

• Значительно сэкономить время на этапе ввода данных (нет необходимости многократно задавать одни и те же данные),
• Быстро менять данные в случае изменения основных положений проекта или создания вариантных пректов.

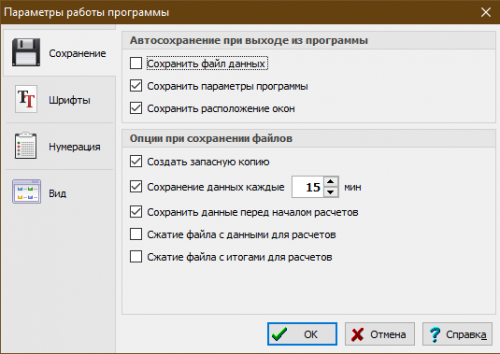

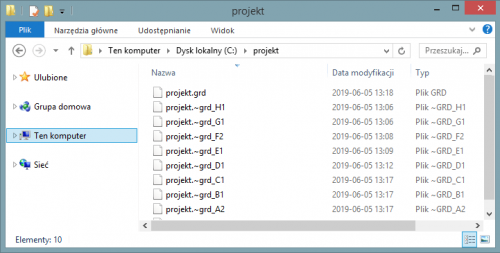

Программа снабжена механизмом автосохранения запасных копий проекта (даже 8 файлов).

Запасные копии файлов с данными создаются при каждом сохранении данных, причем новые файлы пересохраняются таким образом, чтобы от каждого этапа работ над проектом сохранялась одна копия файла.

Данная функция позволяет восстановить файл даже в ситуации, когда последние версии файла были пересохранены или повреждены.

• Курсор мыши приобретает вид небольшой картинки, соответствующей актуально используемой функции.
• Отображающиеся вспомогательные линии подсказывают автоматические подключения к характерным точкам (напр., точки подключения отопительных приборов).
• Параллельное рисование подающих и обратных трубопроводов с заранее определенным шагом, который по мере необходимости приспасабливается к подключаемому оборудованию (напр., к расстоянию точек подсоединения отопительных приборов).
• Рисование трубопроводов сплошной ломаной линией уменьшает количество необходимых нажатий на мышь.
• Автоматическая вставка отопительных радиаторов у окон.
• Автоматическое подсоединение отопительных приборов с нижним подключением к подающим и обратным трубопроводам.
• Возможность размножения любых фрагментов рисунка в рамках одного этажа или на следующие этажи.
• Возможность использования зеркальных отображений рисунков.
• Возможность использования готовые блоков. Содержащаяся в программе библиотека типовых фрагментов рисунка (блоков), в т.ч. этажестояков, элементов поквартирных и рапределительных систем, позволяет быстро создавать развернутые плоские схемы.
• Возможность создавания неограниченного количества собственных блоков, состоящих их любых фрагментов рисунка. Создание ранее блоки могут использоваться в разных проектах.

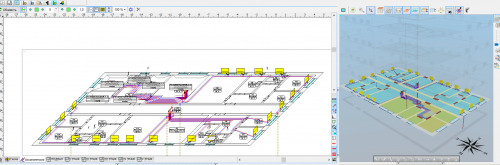

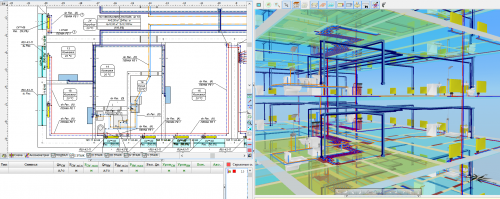

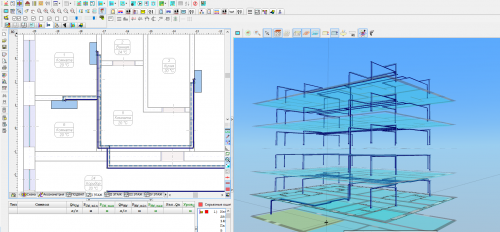

Программа имеет встроенный автоматический механизм создания аксонометрической схемы системы, позволяющий создать полную проектную документацию.

Функция вывода на печать и экспорта в формат DWG аксонометрической схемы системы позволяет создавать полную проектную документацию.

Возможность отображения схемы всей системы дает возможность более точно ориентироваться в проекте. Подробная аксонометрическая схема системы также позволяет одновременно выделять и редактировать данные элементов системы на разных этажах, что значительно ускоряет процесс модификации и регулирования системы.

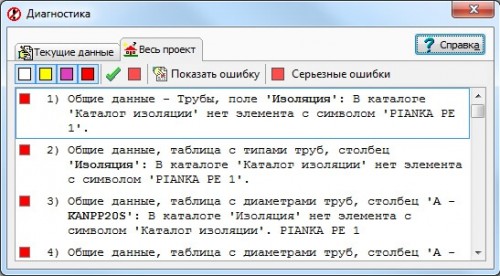

Во время ввода данных программа проверяет правильность задаваемых данных. Это позваляет значительно ограничить количество ошибок. Во время расчетов программа выполняет полный анализ правильности данных. В итоге проверки данных и результатов расчета программа выдает список обнаруженных ошибок, в котором находится информация о типе ошибки и месте ее появления. Богатая диагностика ошибок позволяет проектировщику оценить качество выполненного проекта. Программа оснащена механизмом быстрого посика места, в котором появилась ошибка (автоматический посик таблицы, строки, столбца с ошибочными данными, а также выделение ошибки на развернутой плоской схеме).

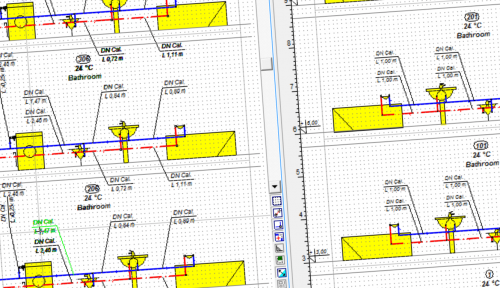

Результаты расчета представляются как в графической форме, так и в форме таблицы. Формат выносок отдельных элементов системы можно модифицировать (выбор отображаемых значений, цвета, размера шрифта, и т.д.).

Содержимое таблиц можно менять (выбор отображаемых столбцов и сторк, выбор размера шрифтов), а также можно его отсортировать по любому параметру. Таблицы содержат общие и детальные результаты расчета данного оборудования и участков, а также ведомость материалов и фитингов.

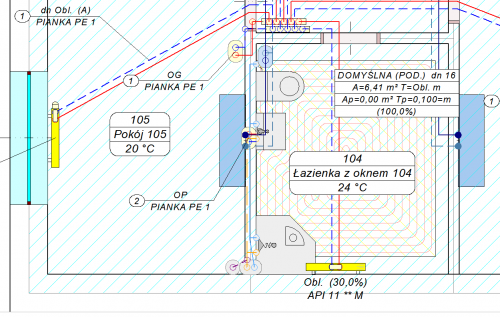

На итоговых рисунках отображаются выноски, содержащие характерные данные для обозначенного ими оборудования. Выноски вполне редактируемы. На них можно размещать все результаты, которые доступны для данного вида оборудования. Возможность сохранения форматов выносок позволяет быстро вернуться к выбранной Вами форме описания рисунка. Результаты расчета могут быть выведены на печать или плоттер. Пользователь может выбрать масштаб рисунка, а также воспользоваться предварительным просмотром, чтобы посмотреть развернутую схему перед печатью.
В случае, когда рисунок не помещается на одном листе бумаги, программа печатает схему несколькими фрагментами, которые потом можно склеить в одно целое. Благодаря этому, используя самый простой принтер формата А4, можно получить довольно большие рисунки. Программа оснащена также функцией сохранения рисунков в форматах DXF или DWG. Рисунки с такими форматами могут быть подгружены, напр., в программу Auto CAD.

Таблицы с результатами расчета могут выводится на печать, а также переноситься в другие приложения, работающие в среде Windows (напр., в электронные таблицы, редактор текста, и т.д.).

Программа позволяет создавать разные инженерные системы в одном расчетном файле.

Программа работает в системах MS Windows (10, 11) 32 – и 64- разрядные.

Минимальные системные требования:

• Процессор 1200 Мгц,
• Оперативная память 4 ГБ,
• Цветной монитор с разрешением как минимум 1024х768,
• 2 ГБ свободной памяти на жестком диске,
• Графическая карта с поддержкой OpenGL как минимум версия 2.0:
        все современные видеокарты должны отвечать минимальным системным требованиям;

Требования по разрешению экрана (по вертикали):
- мин. 768 пикс.,
- для удобной работы достаточно – 900 пикс.,
- для большого комфорта – 1080 пикс.

Требования по настройкам системных шрифтов:
- Windows Vista, 7, 8 - шрифт «мелкий 100% (по умолчанию)»,,
- Windows XP - шрифт «обычный».

Видеокарта с поддержкой OpenGL:
- как минимум версия 2.0,
- для комфортной работы версия 3.3и выше.
