Audytor SET



Audytor SET – это самый продвинутый набор программного обеспечения для проектирования систем водоснабжения, отопления и холодоснабжения, оптимизированный для масштабных проектов.

Audytor SET выпускается в версиях Basic и Pro.

Отличие версии Pro от Basic заключается в возможности импорта модели здания из программы Autodesk® Revit®в программу Audytor OZC 6.9 Pro и экспорта запроектированных систем из программы Audytor SET Pro в программу Autodesk® Revit®. Файлы, созданные в версиях Basic, будут открываться в версиях Pro.



Как это работает...

Модули программы

В состав платформы Audytor SET входят следующие расчетные модули:



Модуль расчета систем конвекционного и напольного отопления

Подробнее

Модуль расчета систем водоснабжения

Подробнее

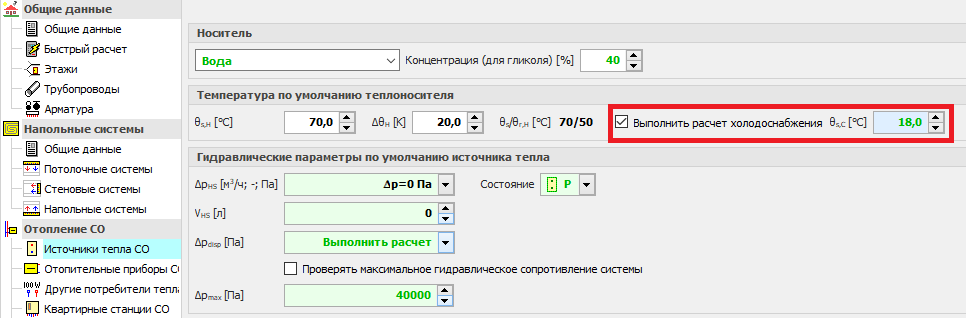

Модуль расчета систем холодоснабжения

Подробнее



Модули позволяют выполнять проект всех трех систем в одном в одном файле, используя общую 2D- и 3D-графическую среду.

Модули могут также работать независимо друг от друга и при выборе соответствующего режима работы существует возможность проектирования только одной инженерной системы.

Каждый из модулей активируется с использованием отдельного лицензионного ключа.

 Для активации версий Basic и Pro используются отдельные лицензионные ключи.

 Программу можно запустить в режиме пробной версии.

Новые функции программы 7.1

  • Автоматический механизм создания аксонометрической схемы системы
  • Возможность отображения реальных диаметров трубопроводов
  • Механизм интеллектуального размножения фрагментов системы в стороны и на соседние этажи
  • Функция одновременного схематического расположения выносок на нескольких этажах (на рисунках планов и на аксонометрическом рисунке), а также механизмы размножения выносок на соседние этажи.
  • Опция клавиатурных сокращений, позволяющая создать простые комбинации кнопок для вызова наиболее часто используемых инструментов для рисования элементов системы
  • Улучшенный механизм редактирования свойств слоев рисунка
  • Улучшенный механизм отображения информации о циркуляционном кольце через потребитель
  • Возможность импорта строительных подоснов из программы Autodesk® Revit® через gbXML-файл
  • Возможность экспорта данных о запроектированной системе в программу Autodesk® Revit®.

Импорт и экспорт рисунков в формате DWG 2018

Программа снабжена новейшим модулем для совместной работы с файлами DWG и DXF.

Новые функции данного модуля:

  • подгрузка рисунков DWG и DXF в новейшей версии (до версии 2018 включительно),
  • поддержка текстов в UNICODE обеспечивает корректное отображение большинства символов,
  • экспорт рисунков в форматах: DWG 2000, DWG 2004, DWG 2010, DXF 2000, DXF 2004, DXF 2007,PDF, SVG, CGM, HPHL, SWF,
  • оптимизация отображения сложных рисунков, благодаря функции упрощенного отображения,
  • более реалистичный экспорт рисунков в файлы DXF и DWG,
  • сохранение растровых рисунков в файлы DXF и DWG.
  • более удобное управление слоями рисунка

Функция упорядочивания зон стояков на плоской схеме

На рисунке автоматически создаваемой плоской схемы добавлена кнопка «Упорядочить». Нажатие этой кнопки вызывает интеллектуальное размещение зон стояков, исходя из планов этажа.

Программа сохраняет очередность следования стояков в рамках отдельных систем (CO, CC и H2O).

Эта функция является особенно подходящей в случае больших проектов, так как она значительно сокращает время, необходимое  на смещение зон стояков.



Параметры функции упорядочивания могут модифицироваться.

Система запасных копий файлов с данными

Программа снабжена механизмом автосохранения запасных копий проекта (даже 8 файлов).

Запасные копии файлов с данными создаются при каждом сохранении данных, причем новые файлы пересохраняются таким образом, чтобы от каждого этапа работ над проектом сохранялась одна копия файла.

Данная функция позволяет восстановить файл даже в ситуации, когда последние версии файла были пересохранены или повреждены.

Просмотрщик проектов

Программа без лицензионных ключей может использоваться для просмотра и вывода на печать проектов, а также просмотра итогов подбора оборудования.

Автоматическая аксонометрия системы

Программа имеет встроенный автоматический механизм создания аксонометрической схемы системы, позволяющий создать полную проектную документацию.

Функция вывода на печать и экспорта в формат DWG аксонометрической схемы системы позволяет создавать полную проектную документацию.

Возможность отображения схемы всей системы дает возможность более точно ориентироваться в проекте. Подробная аксонометрическая схема системы также позволяет одновременно выделять и редактировать данные элементов системы на разных этажах, что значительно ускоряет процесс модификации и регулирования системы.

Импорт строительных подоснов из программы Autodesk Revit

Данная функция позволяет в программе Audytor CO создать схему планов, соответствующих этажам из программы Autodesk® Revit®, на которых были созданы помещения. Перенос данных из файла, созданного в программе Autodesk® Revit®, осуществляется с использованием плагина Audytor gbXML.

Подробнее

Экспорт проекта системы в программу Autodesk Revit

Данная функция позволяет экспортировать проект системы в файл, который можно загрузить в программу Autodesk® Revit® с помощью плагина Audytor CO for Revit. Данная функция дает возможность экспортировать систему как из данных, так и из итогов.

Экспорт из данных позволяет сохранить неполный проект системы (еще не рассчитанный), напр., только схему стояков или схему размещения отопительных приборов. Экспорт из итогов позволяет использовать в программе Autodesk® Revit® технические данные подобранных трубопроводов, а также другого оборудования, напр., диаметры и настройки клапанов, размеры отопительных приборов, шаг укладки трубопроводов в ТП. Кроме того, можно использовать такие параметры как скорость теплоносителя, теплоотдачу отопительного прибора, перепад давления.

Подробнее

  7.1 Pro 7.1 Basic
Импорт и экспорт рисунков в формате DWG 2018
Функция упорядочивания зон стояков на плоской схеме
Система запасных копий файлов с данными
Автоматическая аксонометрия системы
Отображение трубопроводов с их реальными диаметрами
Интеллектуальное размножение фрагментов систем "вниз"
Система редактируемых клавиатурных сокращений
Функция одновременного упорядочивания выносок на нескольких этажах
Импорт строительных подоснов из программы Autodesk Revit
Экспорт проекта системы в программу Autodesk Revit
Возможность проверки корректности расположения этажей
Трехмерная визуализация системы
Проектирование на планах
Проектирование на развернутой плоской схеме
Подгрузка строительных подоснов с результатами расчета тепловой нагрузки из программы Audytor OZC
Подгрузка списка помещений с результатами расчета тепловой нагрузки из программы Audytor OZC
Возможность создавать строительные подосновы (стены, окна, двери)
Автоматическое создание плоских схем стояков на основании планов
Система наследования данных по умолчанию
Графический редактор
Вспомогательные линии, указывающие характерные точки
Определение расчетного расхода воды в трубопроводах
Рисование трубопроводов сплошной ломаной линией
Автоматическая расстановка отопительных приборов под окнами
Автоматическое подключение отопительных приборов к подающим и обратным трубопроводам
Размножение фрагментов рисунков в рамках этажа и на следующие этажи
Создание зеркальных отображений фрагментов рисунков
Готовые блоки типовых фрагментов системы
Расширенные функции редактирования в таблицах
Функция "Найти и Заменить" в таблицах
Диагностика ошибок
Расширенная диагностика ошибок
Снимки выбранного оборудования в подсказках в таблице
Проектирование теплого пола
Учитывание в качетсве теплоотдачи отопительного прибора теплопоступлений от подводок к теплому полу
Подбор диаметров трубопроводов в системе
Подбор отопительных приборов (база 55 тыс.)
Определение гидравлического сопротивления отдельных элементов системы
Определение требуемого располагаемого давления
Подбор изоляции трубопроводов
Размножение фрагметов рисунков в стороны и на соседние этажи
Автоматическое подключение потребителей к разводящим трубопроводам

Ввод данных

Данные для программы могут задаваться в графической форме на планах и на плоских развернутых схемах. Необходимая информация о рисованных элементах вводится в таблицы, связанные с планом или плоской схемой. Благодаря этому решению можно быстро редактировать как отдельные трубопроводы, отопительные приборы, арамтуры, так и выделенные группы оборудования данного типа. С каждым введенным элементом связана система проверки правильности задаваемых данных, а также справочная система, позволяющая получить информацию о задаваемой величине или вызвать нужные данные из базы программы.

Для облегчения процесса ввода даннных программа снабжена:

  • Возможностью одновременного редактирования многих элементов системы.
  • Возможностью использования готовых блоков.
  • Умными функциями размножения любых фрагментов рисунка по горизонтали (поквартирные системы) и по вертикали (традиционные вертикальные системы) вместе с соответствующей нумерацией помещений и участков.
  • Возможностью определения неограниченного количества собственнх блоков, состоящих из любых фрагментов рисунка.
  • Быстрым доступом к справочной информации по вводимым параметрам.
  • Системой раскрывающихся кнопок, облегчающей доступ к наиболее используемым элементам системы.
  • Функцией динамического связывания данных из рисунка с данными из таблицы.
  • Системой, помогающией в соединении арматуры, отопительных приборов
    и других элементов системы с помощью трубопроводов.
  • Функцией автоматического создания системы стояков на основании плана.
  • Функцией редактирования данных в таблицах, позволяющей индивидуально определять параметры многих одновременно выделенных элементов рисунка. Благодаря динамической связи рисунка с таблицей с данными, актуально редактируемый в таблице элемент выделяется на плоской схеме.

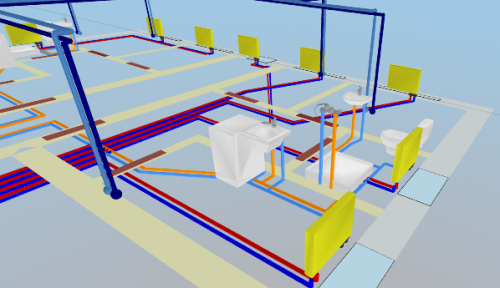

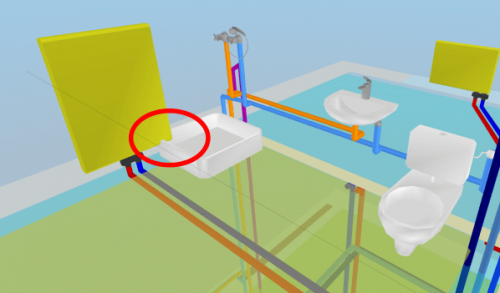

Трехмерная визуализация системы

Программа оснащена новым модулем трехмерной визуализации системы. Данный модуль похож на модуль трехмерной визализации здания, который реализован в программе Audytor OZC 6.1. Благодаря этому модулю очень быстро можно проверить корректность спроектированной системы, а также быстро передвигаться в проекте. ЗD-модуль позволяет перемещать элементы системы относительно вертикального масштаба.

Проверка правильности заданных данных

  • С каждым заданным элементом связана система проверки правильности данных, а также справочная система, позволяющая получить информацию об задаваемой величине или вызвать соответствующие данные из базы.
  • Программа выдает сообщения о гидравлических неправильностях в спроектированной системе.

Система наследования данных по умолчанию

Значительная часть параметров, вводимых на первых порах определения здания – это типовые данные для всего здания (т.н. данные по умолчанию). Эти данные используются системой наследования данных. Вводя общие данные, пользователь сможет для каждого типа оборудования определить, напр., каталожный символ по умолчанию. Этот символ автоматически присваивается каждому типу оборудования, находящемуся на рисунке. Ранее определенный каталожный символ по умолчанию можно в любой момент поменять, даже после вставки оборудования на рисунок. Изменение символа в общих данных приведет к изменению символа всего оборудования данного типа, кроме случаев, когда для данного элемента был задан символ без возможности его изменения.

Данные редактируются в таблице, что позволяет одновременно определять параметры многих элементов рисунка. Связь рисунка с таблицей приводит к тому, что редактируемый в таблице элемент выделяется на схеме. Система наследования данных позволяет:

  • Значительно сэкономить время на этапе ввода данных (нет необходимости многократно задавать одни и те же данные),
  • Быстро менять данные в случае изменения основных положений проекта или создания вариантных пректов.

Графический редактор

Для создания проекта необходим рисунок с обозначенными зонами помещений. Они могут быть созданы вручную или подгружены вместе со строительными подосновами из программы OZC. Если в программе OZC была создана трехмерная модель здания, то в программу СО/H2O/CC/SET будут загружены рисунки вместе с результатами расчета. Если же здание задавалось только в таблицу, то оно будет загружено как список помещений с результатами расчета.



Наиболее комфортный режим работы, позволяющий вполне использовать возможность содействия программ OZC и СО/H2O/CC/SET

  1. Загрузка строительных подоснов из файлов, напр., DWG, DXF, WMF.
    в программу OZC.
  2. Создание в программе OZC модели здания и выполнение теплового расчета.
  3. Загрузка результатов расчета из программы OZC (значение тепловой нагрузки, а также планов этажей) в программу СО.
  4. Создание системы отопления в программе СО и выполнение расчета.

Проектирование системы может происходить только на схеме, только на плане или частично на планах и частично на схеме. В случае рисования на планах, программа СО автоматически создает простую плоскую схему стояков, соеднияющую отдельные планы.

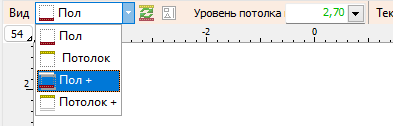

Функции, помогающие в рисовании

  • Курсор мыши приобретает вид небольшой картинки, соответствующей актуально используемой функции.
  • Отображающиеся вспомогательные линии подсказывают автоматические подключения к характерным точкам (напр., точки подключения отопительных приборов).
  • Параллельное рисование подающих и обратных трубопроводов с заранее определенным шагом, который по мере необходимости приспасабливается к подключаемому оборудованию (напр., к расстоянию точек подсоединения отопительных приборов).
  • Рисование трубопроводов сплошной ломаной линией уменьшает количество необходимых нажатий на мышь.
  • Автоматическая вставка отопительных радиаторов у окон.
  • Автоматическое подсоединение отопительных приборов с нижним подключением к подающим и обратным трубопроводам.
  • Возможность размножения любых фрагментов рисунка в рамках одного этажа или на следующие этажи.
  • Возможность использования зеркальных отображений рисунков.
  • Возможность использования готовые блоков. Содержащаяся в программе библиотека типовых фрагментов рисунка (блоков), в т.ч. этажестояков, элементов поквартирных и рапределительных систем, позволяет быстро создавать развернутые плоские схемы.
  • Возможность создавания неограниченного количества собственных блоков, состоящих их любых фрагментов рисунка. Создание ранее блоки могут использоваться в разных проектах.

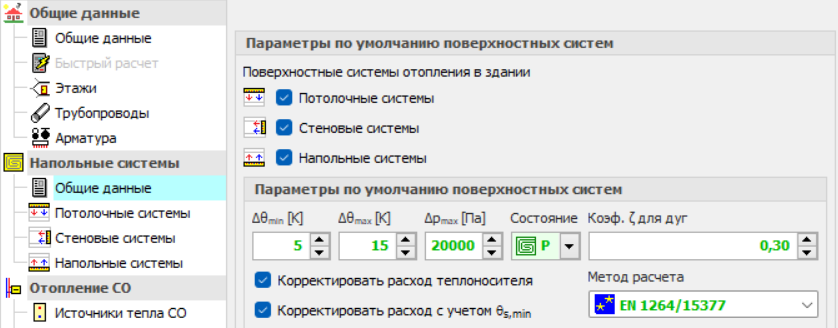

Проектирование напольных отопительных приборов

Программа имеет встроенный модуль проектирования напольных отопительных приборов. Он является неотъемлемой частью графической системы проектирования системы отопления. Первым шагом при проектировании теплого пола является определение конструкции перекрытия, в котором находится спираль. Каталоги программы снабжены наиболее употребительными системами напольного отопления,
в состав которых входят: трубопроводы, системные плиты, системная тепло- и гидроизоляция, системы крепления трубопроводов. Существует возможность создания каталога наиболее употребительных конструкций, которые потом могут быть использованы в следующий проектах. Программа выполняет расчеты в соответствии с польской нормой PN-EN 1264. Система напольного отопления проектируется согласно выбранному способу монтажа – мокрому или сухому и определенной конструкции перекрытия. Параметры конструкции заданы как данные по умолчанию, характерные для выбранного производителя. Существуетвозможность индивидуального проектирования теплоизоляции перекрытия. Предварительный расчет эффективности напольного отопительного прибора можно выполнить непосредственно после ввода его конструкции. Это позволяет ориентировочно оценить тепловую эффективность отопительного прибора, температуру поверхности пола и другие параметры. Полученные результаты могут оказаться пригодными при проектировании теплого пола в конкретных помещениях. Вводя напольные отпительные приборы в плоскую развернутую схему, достаточно указать информацию о типе отопительного прибора, доли его теплоотдачи в тепловой нагрузке помещения, а также части пола, предназначенной под напольный отопительный прибор. Программа во время рачета сама примет нужный шаг трубопроводов в спирали, определит реальную площадь отопительного прибора, а также длину спирали.

Проверка данных и результатов расчета

Во время ввода данных программа проверяет правильность задаваемых данных. Это позваляет значительно ограничить количество ошибок. Во время расчетов программа выполняет полный анализ правильности данных. В итоге проверки данных и результатов расчета программа выдает список обнаруженных ошибок, в котором находится информация о типе ошибки и месте ее появления. Богатая диагностика ошибок позволяет проектировщику оценить качество выполненного проекта. Программа оснащена механизмом быстрого посика места, в котором появилась ошибка (автоматический посик таблицы, строки, столбца с ошибочными данными, а также выделение ошибки на развернутой плоской схеме).

Результаты расчета

Результаты расчета представляются как в графической, так и в форме таблицы. Формат выносок отдельных элементов системы можно модифицировать (выбор отображаемых значений, цвета, размера шрифта, и т.д.).

Содержимое таблиц можно менять (выбор отображаемых столбцов и сторк, выбор размера шрифтов), а также можно его отсортировать по любому параметру. Таблицы содержат общие и детальные результаты расчета данного оборудования и участков, а также ведомость материалов и фитингов.

На итоговых рисунках отображаются выноски, содержащие характерные данные для обозначенного ими оборудования. Выноски вполне редактируемы. На них можно размещать все результаты, которые доступны для данного вида оборудования. Возможность сохранения форматов выносок позволяет быстро вернуться к выбранной Вами форме описания рисунка. Результаты расчета могут быть выведены на печать или плоттер. Пользователь может выбрать масштаб рисунка, а также воспользоваться предварительным просмотром, чтобы посмотреть развернутую схему перед печатью.
В случае, когда рисунок не помещается на одном листе бумаги, программа печатает схему несколькими фрагментами, которые потом можно склеить в одно целое. Благодаря этому, используя самый простой принтер формата А4, можно получить довольно большие рисунки. Программа оснащена также функцией сохранения рисунков в форматах DXF или DWG. Рисунки с такими форматами могут быть подгружены, напр., в программу Auto CAD.

Таблицы с результатами расчета могут выводится на печать, а также переноситься в другие приложения, работающие в среде Windows (напр., в электронные таблицы, редактор текста, и т.д.).

Системные требования

Программа работает в системах MS Windows (Vista, 7, 8, 8.1, 10) 32 – и 64- разрядные.

Минимальные системные требования:

  • Процессор 1200 Мгц,
  • Оперативная память 1 ГБ,
  • Цветной монитор с разрешением как минимум 1024х768,
  • 200 МБ свободной памяти на жестком диске,
  • Графическая карта с поддержкой OpenGL как минимум версия 2.0:
          все современные видеокарты должны отвечать минимальным системным требованиям; видеокарты, интегрированные с материнской платой: как минимум GMA 500;

Системные требования для 3D-редактора

Требования по разрешению экрана (по вертикали):
- мин. 768 пикс.,
- для удобной работы достаточно – 900 пикс.,
- для большого комфорта – 1080 пикс.


Требования по настройкам системных шрифтов:
- Windows Vista, 7, 8 - шрифт «мелкий 100% (по умолчанию)»,,
- Windows XP - шрифт «обычный».

Видеокарта с поддержкой OpenGL:
- как минимум версия 2.0,
- для комфортной работы версия 3.3и выше.


Как узнать какая у меня видеокарта?
- Windows Vista, 7, 8: Панель управления/Система и безопасность/Система/Оборудование/Диспетчер устройств/Видеоадаптеры,
- Windows XP: Панель управления/Система/Диспетчер устройств/Видеоадаптеры.

Нерекомендуемые видеокарты, которые не поддерживают технологию OpenGL 2.0 (по данным производителей). 3D-редактор не будет работать с этими видеокартами:



ATI/AMD:
- ATI Rage
- Original "ATI Radeon", jak i Radeon DDR, Radeon 7000, Radeon VE, LE,
- Mobility Radeon 7500, 9000
- Radeon 8500, 9000, 9200 and 9250.

Nvidia:
- Riva, Riva TNT 1 i 2, Vanta,
- GeForce256, GeForce2, GeForce3, GeForce4, GeForce FX
- Quadro
- Quadro NVS (50, 100, 200, 210S, 280)

Intel:
- Intel740
- Extreme Graphics (1-2)
- GMA 900, 950
- GMA 3100, GMA 3150
- HD Graphics (Rok 2010)
- HD Graphics (CPU Sandy Bridge) (Rok 2011)
- HD Graphics 2000
- HD Graphics 2500
- HD Graphics 3000
- HD Graphics P3000
и большинство интегрированных видеокарт

Карты с поддержкой OpenGL 2.0

ATI/AMD:
- Mobility Radeon 9600, 9700
- Radeon X300, X550, X600
- Radeon X700–X850.
- Radeon X1300–X1950

Nvidia:
- GeForce 6 (GeForce 6xxx)
- GeForce 7 (GeForce 7xxx)
- Quadro FX Series
- Quadro FX (x300) Series
- Quadro FX (x400) Series
- Quadro FX (x500) Series
- Quadro NVS 285

Intel:
- GMA 500
- GMA 600
- GMA 3000
- GMA 3600
- GMA 3650
- GMA X3000 - X3500
- GMA 4500
- GMA X4500
- GMA X4500HD
- GMA 4500MHD


Карты с поддержкой OpenGL 3.3:

ATI/AMD:
- Radeon HD 2000 series.
- Radeon HD 3450-3650, Radeon Mobility HD 2000 and 3000 series.
- Radeon HD 3690-3870.
- Radeon HD 4000 series.
- FireStream

Nvidia:
- GeForce 8 (GeForce 8xxx)
- GeForce 9 (GeForce 9xxx)
- GeForce 100 Series
- GeForce 200 Series
- GeForce 300 Series
- Quadro FX (x600) Series
- Quadro FX (x700) Series
- Quadro FX (x800) Series
- Quadro NVS (290 - 300)

Intel:
- HD Graphics 4000
- HD Graphics P4000
- HD Graphics 4200
- HD Graphics 4400
- HD Graphics 4600
- HD Graphics 5000
- Iris Graphics 5100
- Iris Pro Graphics 5200

OpenGl 4.2
- FirePro Workstation
- FirePro Server

OpenGl 4.3и выше
ATI/AMD:
- Radeon HD 5000 series
- Radeon HD 6000 series
- Radeon HD 7000 series
- Radeon HD 8000 series
- Radeon HD 9000 series

Nvidia:
- GeForce 400 Series
- GeForce 500 Series
- GeForce 600 Series
- GeForce 700 Series
- Quadro x000
- Quadro Kxxx Series
- Quadro NVS (310 - 510)



Источник - Википедия:

Видеокарты с чипсетом AMD

Видеокарты с чипсетом Intel

Видеокарты с чипсетом nVidia
